安装方式
根据家中是否预留回水管，选择对应安装方案
无回水管安装
方式一：泵在热水器端常用
循环泵安装在热水器端，单向阀安装在洗漱台下方。热水器端需要220V插座。

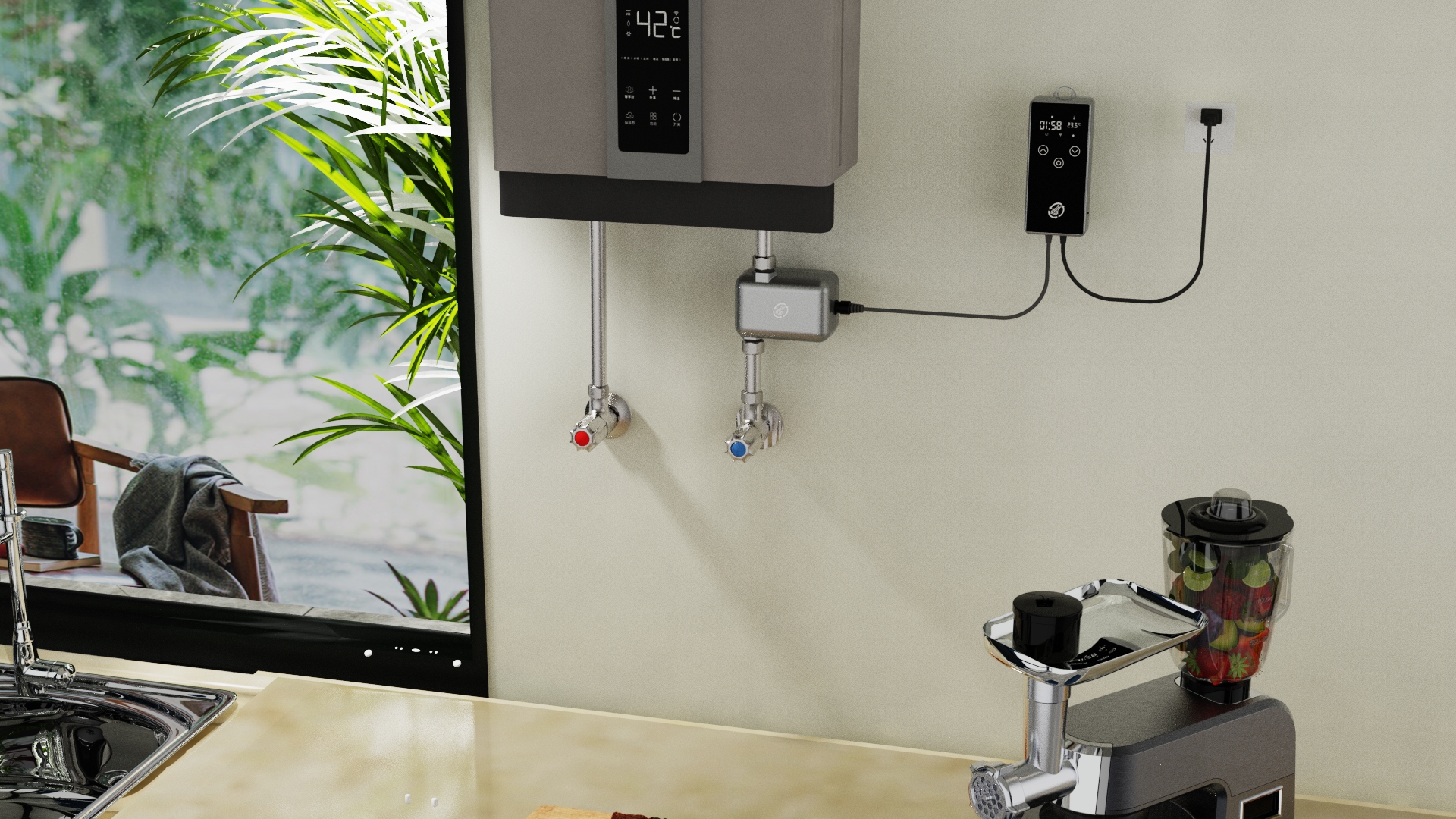

热水器端安装示意图

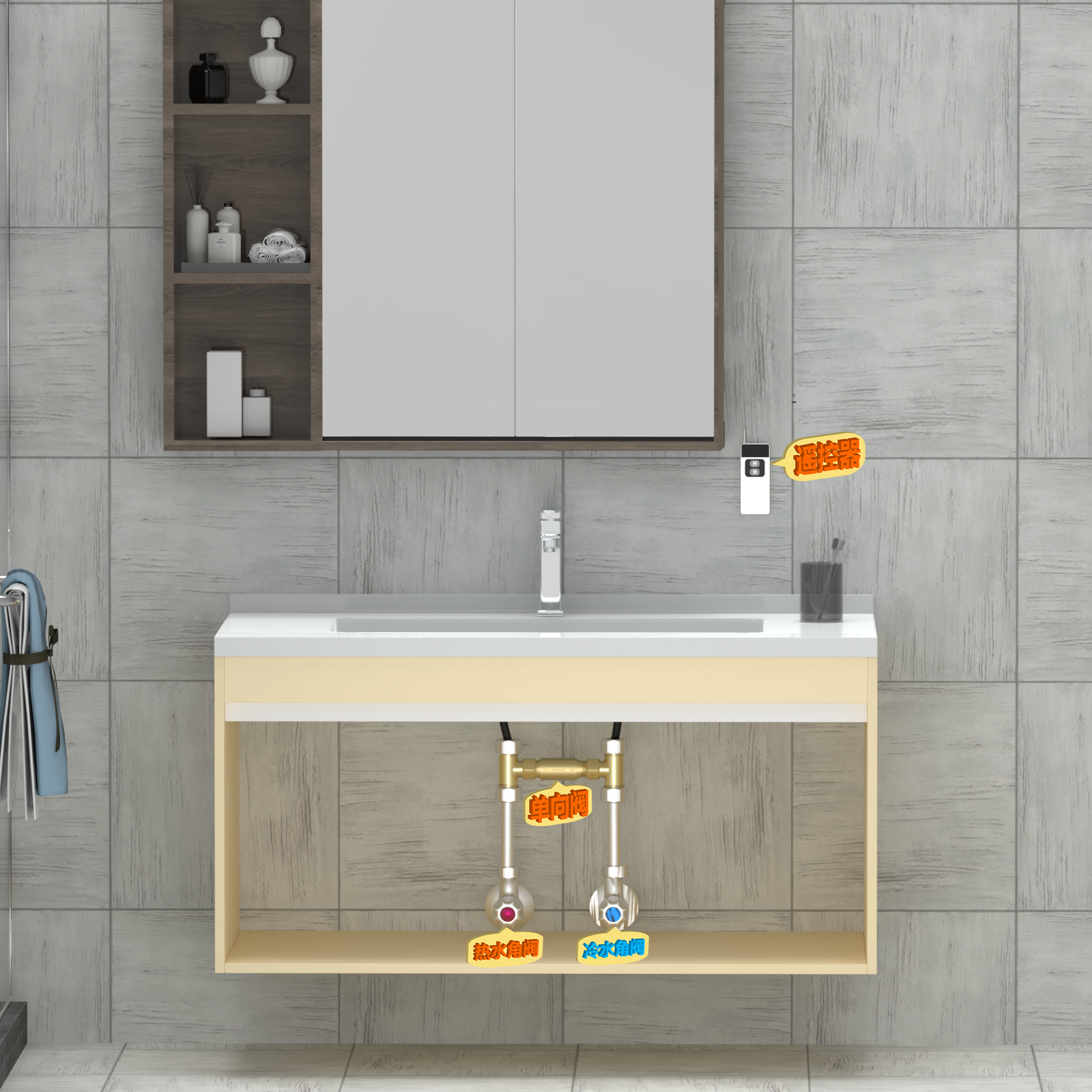

洗漱台端安装示意图
水流路径：热水管冷水 → 单向阀 → 冷水管 → 回到热水器 → 热水重新送出
方式二：泵在洗漱台下方
循环泵和单向阀都安装在洗漱台下方。洗漱台旁需要220V插座。

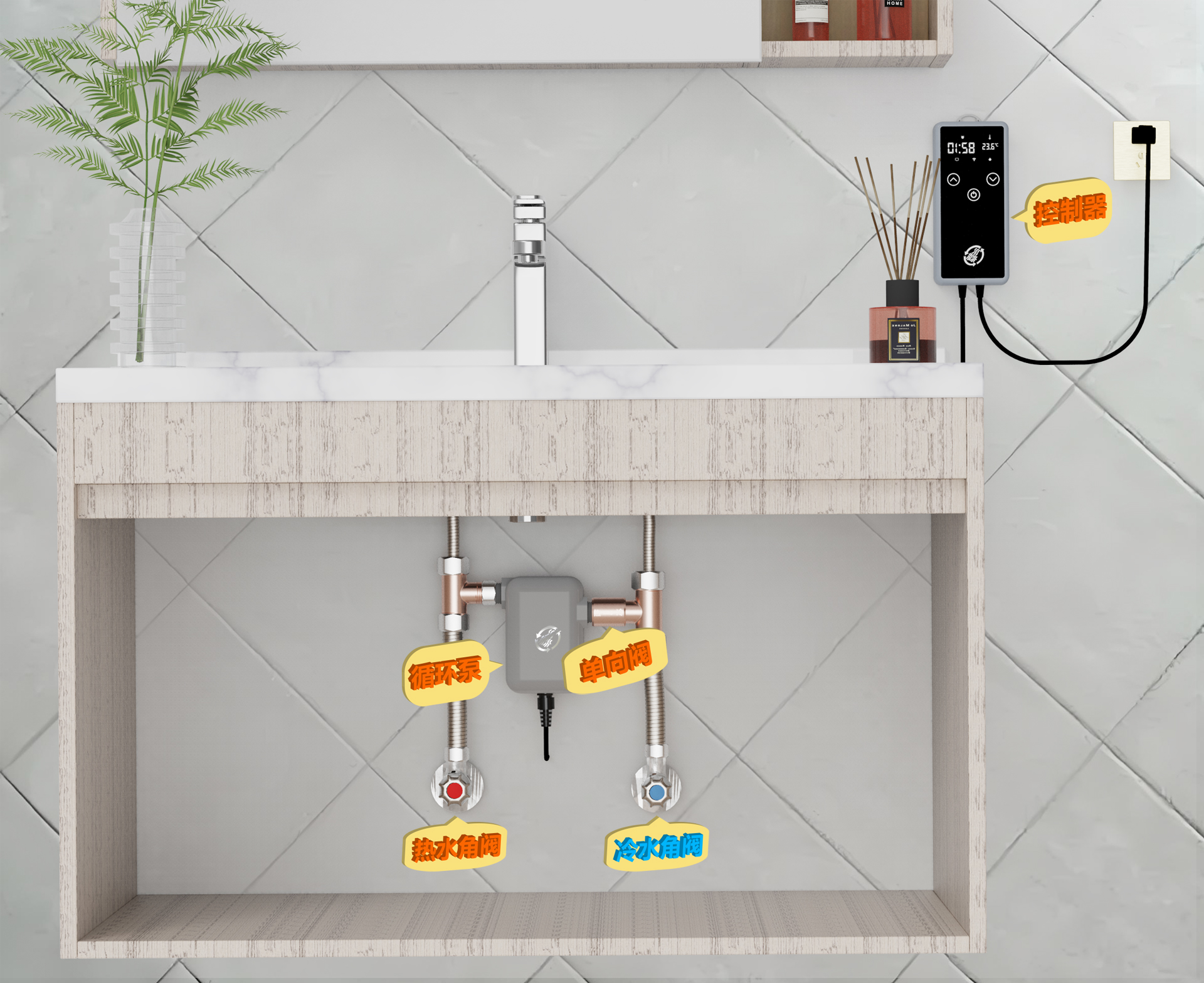

洗漱台下方安装示意图
水流路径：热水管冷水 → 单向阀 → 冷水管 → 循环泵 → 回到热水器
⚠️ 特殊条件：必须用方式二 + 电磁阀
以下情况必须使用方式二（泵在洗漱台下方），并用电磁阀替代单向阀：
- 热水器自带增压功能
- 家中安装了增压泵
- 卫生间使用无水箱智能马桶

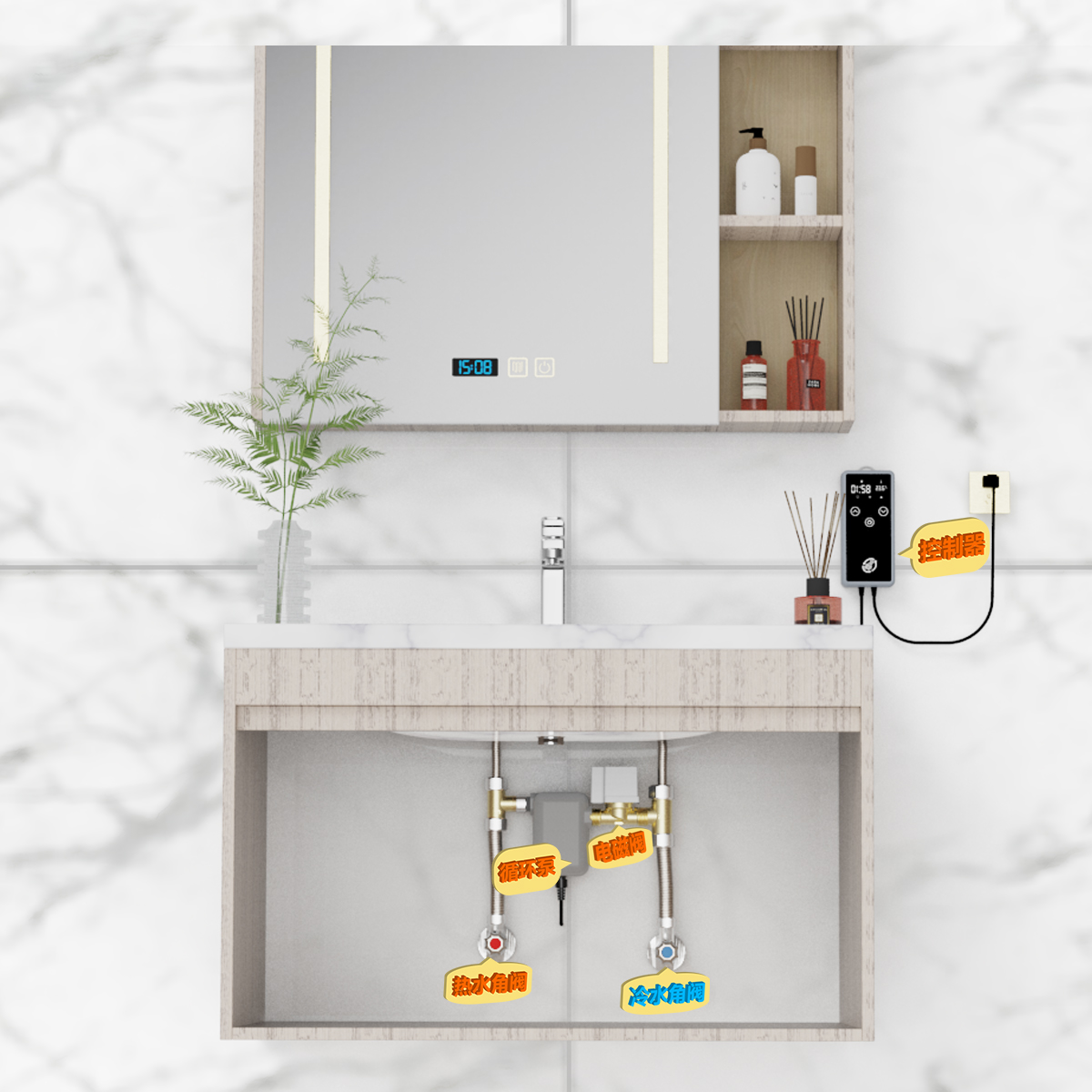

方式二 + 电磁阀安装示意图
有回水管安装

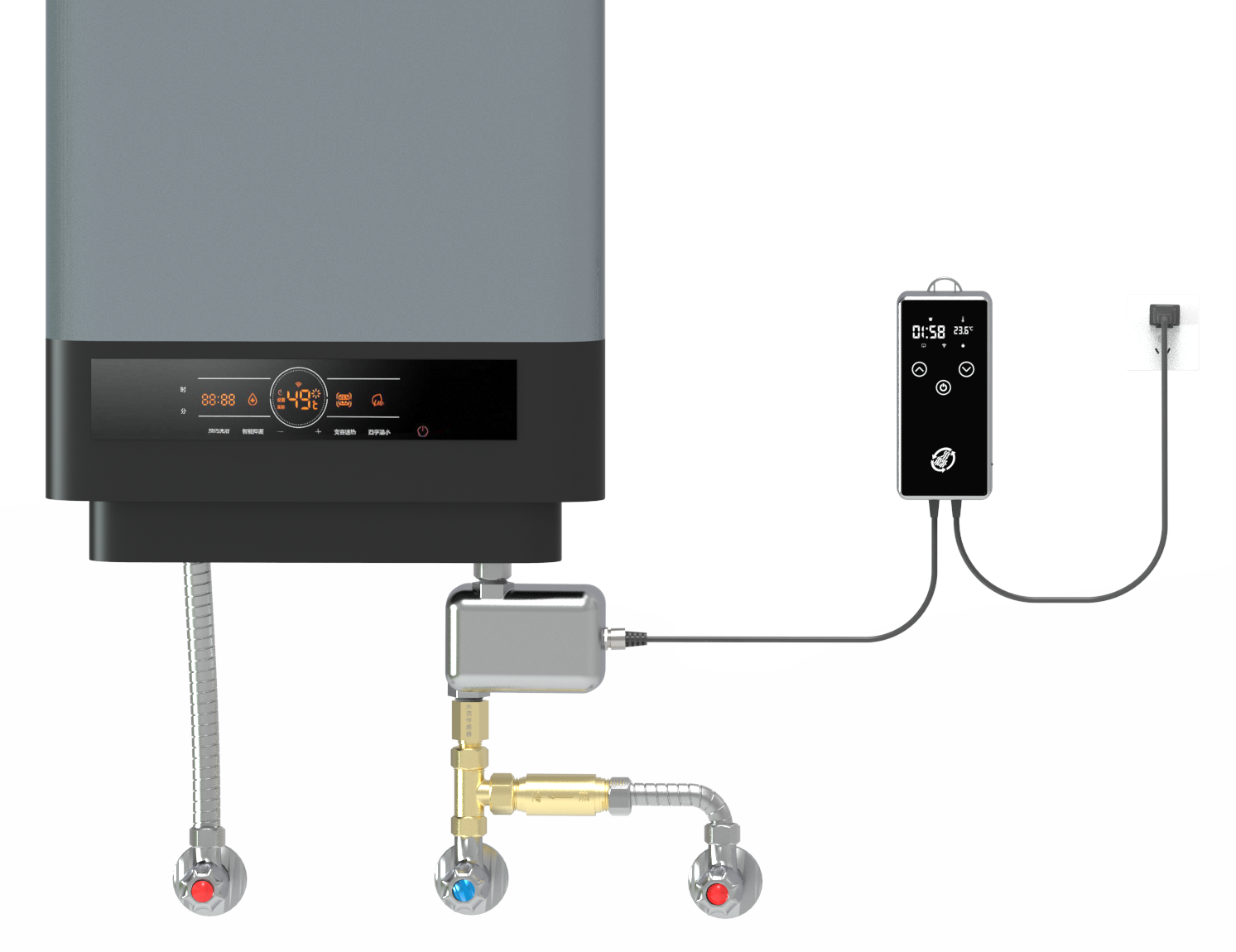

方式一：循环泵在热水器进水口常用
单向阀安装在回水管上，回水管与自来水通过三通合并后经循环泵进入热水器。
泵在热水器进水口
水流路径：回水管 → 单向阀 → 三通与自来水合并 → 循环泵 → 热水器进水口

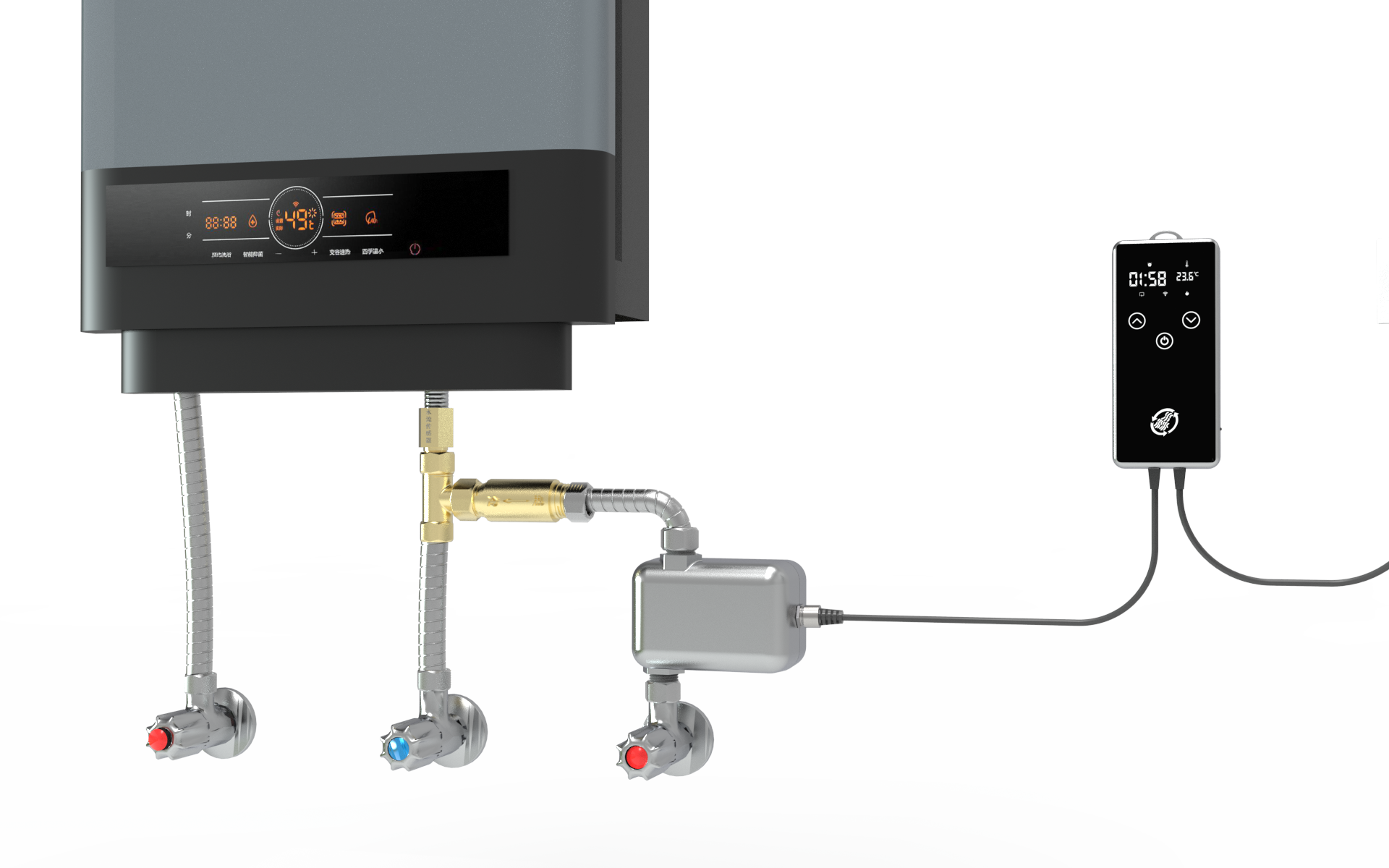

方式二：循环泵在回水管出口
循环泵安装在回水管出口，单向阀在循环泵与三通之间。
泵在回水管出口
水流路径：回水管 → 循环泵 → 单向阀 → 三通与自来水合并 → 热水器
安装注意事项
- 箭头方向 = 水流方向 = 安装方向，单向阀/电磁阀方向不可装反
- 无回水管两种方式效果相同，根据现场插座位置选择即可
- 有回水管两种方式效果相同，根据现场空间选择即可
- 安装位置需有220V国标2孔插座
- 无回水管使用温控循环会导致串水（开冷水出热水），建议只用单次循环
- 适用热水器类型：燃气热水器 / 壁挂炉 / 空气能热水器 / 电热水器 / 壁挂太阳能热水器
