秒针智能热水循环系统PRO 操作手册

1分控面板

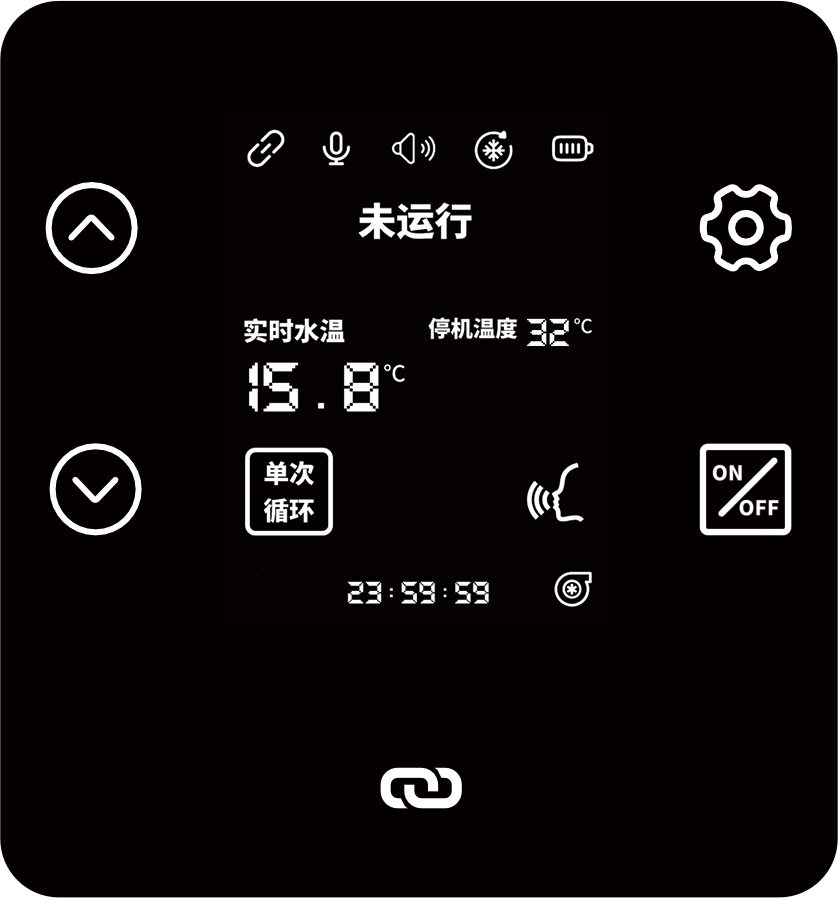

1.1 分控面板实物图

分控面板（无线，磁吸底座固定，可独立控制）

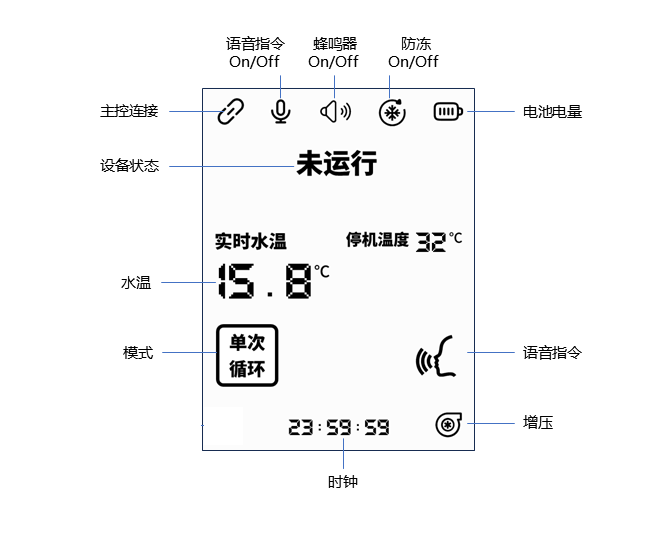

1.2 屏幕图标注释

分控屏幕图标注释

1.3 按键图标

[ON/OFF] 开关键

开机/关机/确认
启动/停止循环
增压模式入口

[SET] 设置键

进入/切换设置项
切换单次/温控循环
童锁/恢复出厂

[UP] 上箭头

设置时上调数值
打开定时

[DOWN] 下箭头

设置时下调数值
取消定时

1.4 屏幕图标

[无线连接]

常亮=与中控连接
闪烁=未连接

[增压]

显示=增压模式开启

[防冻]

显示=防冻开启
水温<2°C自动循环

[电池电量]

显示电量状态
低电量提示充电

[童锁]

显示=童锁开启
按键操作被锁定

[蜂鸣器]

按键提示音
运行错误/结束提示

[麦克风]

语音指令接收

[语音唤醒]

语音唤醒后显示
可下达语音指令

2中控与指示灯

说明：中控为被动设备，无需用户设置，仅通过指示灯显示工作状态。所有设置操作均在分控面板上完成。

2.1 中控面板

智能中控（位于热水器端）

2.2 中控指示灯

LED1 电源指示灯

通电后该指示灯常亮

LED2 运行指示灯

前置泵运行时该指示灯闪烁
休眠状态时3-5秒闪烁一次

LED2 配对状态

进入配对状态时该指示灯快闪

2.3 中控图标

[电源]

电源指示

[无线连接]

与分控无线通讯状态

3开关机操作

3.1 开机

1

按住 ON/OFF 持续 7秒以上

2

听到"嘀-嘀"声 → 开机成功，屏幕点亮

3.2 关机

1

按住 ON/OFF 持续 7秒以上

2

听到"嘀…"声 → 机器关机

屏保模式：分控3分钟内没有操作自动进入屏保，按任意键或说出语音唤醒词可点亮屏幕

4工作模式

🔄单次循环

启动一次循环一次，热水到达电子阀停机温度后结束运行。

结束运行后分控蜂鸣器发出"滴-滴-滴"3声

🌡️温控循环

默认保温时长30分钟，热水到达停机温度自动待机，温度降到启动温度后自动循环，直到保温时长结束。

💪增压模式

手动模式，时长限定30分钟。用水结束后请手动关闭增压，否则前置泵无法主动停机。

4.1 模式切换

1

按住设置键持续 2秒

2

听到"嘀"声后松开 → 在单次循环和温控循环之间切换

4.2 使用要点

⚠️ 注意事项：

分控和中控未连接状态下，分控无法启动中控 → 检查无线连接
分控和中控未连接电子阀状态下，分控无法启动中控 → 检查电子阀
分控为充电电池供电，满电状态使用时间7-10天，使用配套充电器充电
增压模式仅为辅助功能，开启后尽快打开热水龙头（花洒），关闭水龙头后立即关闭增压模式
本系统1套中控限定支持5套分控
分控3分钟内没有操作自动进入屏保，按任意键或说出语音唤醒词点亮屏幕

5单次循环设置

设置流程：按设置键 → 设置提示 → 按设置键 → 设置停机温度 → 设置时钟 → 显示连接状态 → 语音指令开关 → 提示音开关 → 防冻开关 → 退出设置

⚠️ 重要提醒：启动单次循环后，如果运行15分钟后未达到停机温度，设备会强制停止运行。请检查停机温度设置是否合理（停机温度比热水器设置的出水温度低3-5°C）。

5.1 进入设置

1

确认当前为单次循环模式（如不是，按设置键 2秒切换）

2

按一下设置键 → 进入设置

3

按一下设置键 → 进入下一设置项

5.2 设置项目

设置项	说明
停机温度	热水到达此温度后停止循环（建议比热水器出水温度低3-5°C）
设置时钟	设置分控当前时间（用于定时循环）
中控连接状态	显示分控与中控连接状态，可查看信号连接质量
语音指令开关	默认打开，可关闭语音指令
提示音开关	蜂鸣器按键提示音开关
防冻开关	默认打开，水温低于2°C自动循环

5.3 启动/停止单次循环

1

按一下 ON/OFF → 启动单次循环

2

再按一下 ON/OFF → 停止运行

3

热水到达停机温度后自动结束 → 蜂鸣器发出"滴-滴-滴"3声提示

6温控循环设置

设置流程：按设置键 → 设置提示 → 设置保温时长 → 停机温度 → 启动温度 → 设置时钟 → 预约定时 → 中控连接状态 → 语音指令开关 → 提示音开关 → 防冻开关 → 退出设置

默认保温时长：30分钟

⚠️ 重要提醒：启动温控循环后，如果运行15分钟后未达到停机温度，设备会强制停止运行。请检查停机温度设置是否合理（停机温度比热水器设置的出水温度低3-5°C）。

6.1 设置项目

设置项	说明
保温时长	温控循环持续时长（默认30分钟）
停机温度	热水到达此温度后待机
启动温度	水温低于此温度后自动启动循环
设置时钟	设置分控当前时间
预约定时	定时循环设置（详见第7章）
中控连接状态	显示分控与中控连接状态
语音指令开关	默认打开，可关闭
提示音开关	蜂鸣器提示音开关
防冻开关	默认打开，水温低于2°C自动循环

6.2 工作流程

1

启动温控循环后，热水到达停机温度 → 自动待机

2

等待水温降低到启动温度 → 自动启动循环

3

循环往复，直到设定的保温时长结束 → 退出温控循环

7定时循环（仅限温控循环模式）

⚠️ 前置条件：定时循环仅在温控循环模式下可用，设置前请先确认分控时钟是正确的

7.1 设置步骤

1

温控模式下，按设置键进入设置，切换至"预约定时"界面

2

定时默认为关闭状态

3

按上箭头打开定时 / 按下箭头取消定时

4

按设置键 → 设置定时起止时间

5

按 / 调节起止时间

6

按 ON/OFF 确认保存

7.2 定时设置界面

温控循环时钟定时设置页面

说明：

定时时间范围：0-24时
定时生效后，每天在设置的时间内自动运行
支持设置多个定时时段

8增压模式

增压模式为手动模式，时长限定30分钟，用于增压水泵出水量。需要在水龙头或花洒的热水开启状态下运行。

⚠️ 重要：增压模式仅为辅助功能，开启后尽快打开热水龙头（花洒），关闭热水龙头（花洒）后立即关闭增压模式，否则前置泵无法主动停机。

8.1 开启增压

1

按住 ON/OFF 持续 2秒以上

2

听到"嘀"声 → 屏幕显示增压图标，增压模式开启

8.2 关闭增压

1

再次按住 ON/OFF 持续 2秒以上

2

增压图标消失，增压模式关闭

9语音指令

唤醒词：淼淼发音：miao miao

说出唤醒词后，屏幕出现图标，即可下达语音指令

▶️

打开热水

或"打开热水循环"

⏹️

关闭热水

或"关闭热水循环"

语音指令开关：默认打开。设置时选择关闭后，语音指令失效。

10其他设置

名称	图标	说明
无线连接		分控与中控一对一绑定常亮 = 已连接闪烁 = 未连接设置过程中可查看信号连接质量
语音指令		默认打开关闭后语音指令失效
蜂鸣器		默认打开按键操作时有提示音产品运行错误或运行结束时发出提示音可在设置中关闭
防冻		水温低于2°C时机器自动循环到达25°C时自动停机默认打开，可在设置中关闭
电池电量		电池充满电或电量不足时屏幕提示充电满电使用7-10天请使用配套充电器给分控充电

11童锁与恢复出厂

11.1 童锁

1

同时按住 ON/OFF + 设置键

2

持续 2秒 → 打开/关闭童锁

3

童锁开启时，屏幕显示图标，按键操作被锁定

11.2 恢复出厂设置

1

按住设置键持续 7秒

2

听到"嘀"声 → 设置数据恢复出厂设置

⚠️ 注意：恢复出厂设置将清除所有自定义设置，请谨慎操作。

12常见问题自查

序号	现象	解决方法
1	循环泵启动但热水器不出热水	· 检查循环泵、电子阀的冷热水阀门是否完全打开 · 检查是否停水、断水 · 检查总阀门是否完全打开 · 检查电子阀方向是否安装反了
2	循环泵不启动	· 检查电源适配器是否正常供电 · 检查中控是否与循环泵正确连接 · 中控重新插电；分控关机重启
3	分控与中控无法联机	· 中控重新插电 · 分控关机重启
